4. Expérience
Complément :
MATHS : Les schémas ont été réalisés en respectant les règles de la perspective cavalière.

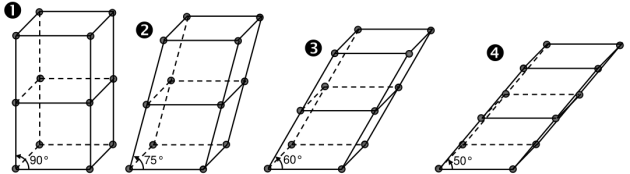

On dispose d'un solide déformable, dans le sens indiqué par les schémas suivants :
Parmi les 4 représentations données, seule la dernière provoque une bascule, les trois premières « tenant debout » telles qu'elles sont représentées.
a. Déterminer sur chacun des quatre schémas (découper les schémas en annexe et les coller sur le compte-rendu) la position du centre de gravité
b. Tracer une flèche symbolisant le poids du solide sur chacun des 4 schémas. c. Expérimenter avec le dispositif photographié. d. Par rapport au poids, que représente le point d'attache du pendule ? e. Lorsqu'il y a basculement, que dire de la position de l'extrémité du pendule par rapport à la base du solide ? |  |
